راهنمای تخصصی استراکچر پنل خورشیدی: طراحی، نصب و خرید بهینه

مقدمه ای بر استراکچر پنل خورشیدی

با گسترش روزافزون بهره‌گیری از منابع انرژی پاک، سیستم‌های فتوولتائیک به‌ویژه پنل‌های خورشیدی، جایگاه ویژه‌ای در صنعت تولید برق یافته‌اند. در این میان، سازه نگهدارنده پنل خورشیدی به عنوان یکی از اجزای حیاتی، تأثیر بسزایی در کارایی و بهره‌وری سیستم دارد. این سازه‌ها با حفظ موقعیت و زاویه بهینه پنل‌ها نسبت به تابش خورشید، عملکرد سیستم را به حداکثر می‌رسانند.

در این مقاله به بررسی انواع استراکچر خورشیدی، ملاحظات طراحی، استانداردهای فنی، هزینه‌ها و شیوه‌های نصب می‌پردازیم. این راهنمای جامع، مرجعی ایده‌آل برای متخصصان و علاقه‌مندان به طراحی و خرید سازه پنل خورشیدی است.

استراکچر پنل خورشیدی و کاربردهای آن

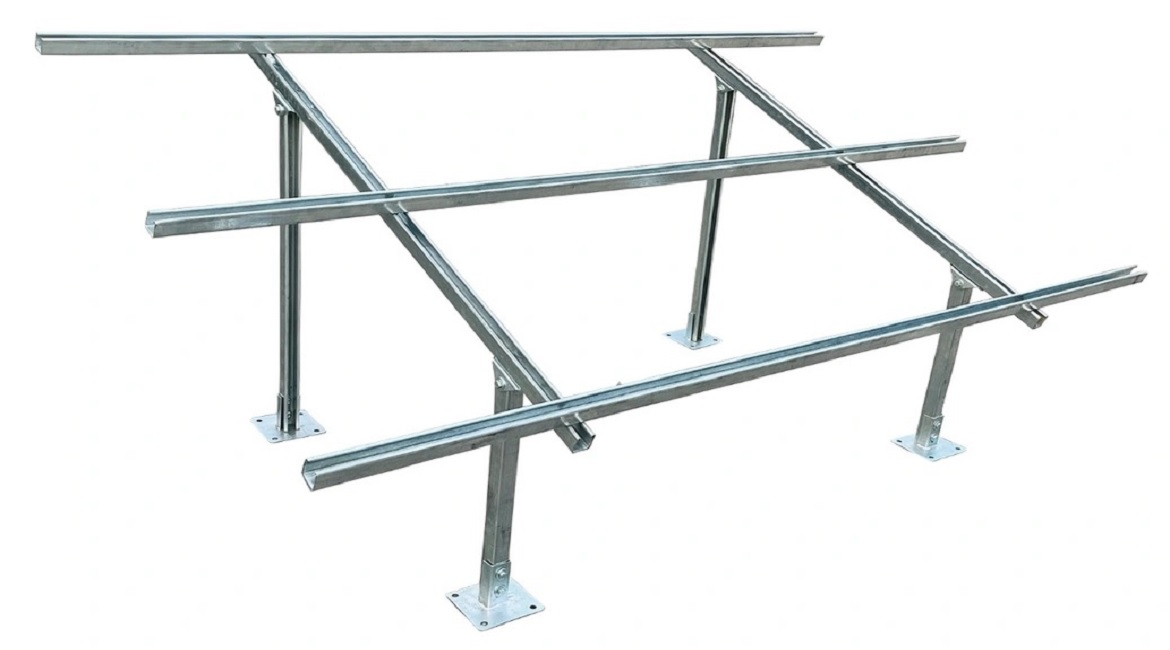

سازه پشتیبان پنل‌های خورشیدی (Solar Panel Mounting Structure) قاب‌هایی از جنس فلز گالوانیزه، آلومینیوم یا استیل هستند که وظیفه تثبیت پنل‌ها در موقعیت مناسب و مقاومت در برابر عوامل محیطی مانند باد، باران و برف را بر عهده دارند. طراحی اصولی این سازه‌ها موجب افزایش طول عمر سیستم و کاهش تنش‌های مکانیکی وارد بر پنل‌ها می‌شود.

اهمیت استفاده از سازه‌های خورشیدی

بهینه‌سازی زاویه تابش برای جذب حداکثری انرژی خورشیدی
محافظت از پنل‌ها در برابر شرایط جوی متغیر
کاهش آسیب‌های ناشی از ارتعاشات و بارهای دینامیکی
سهولت در اجرا و نگهداری سیستم‌های فتوولتائیک

دسته‌بندی استراکچرهای خورشیدی بر اساس نوع کاربرد

۱. سازه ثابت (Fixed Mounting Structure)

پرکاربردترین نوع در پروژه‌های مسکونی و تجاری
زاویه نصب ثابت متناسب با عرض جغرافیایی منطقه
مقرون‌به‌صرفه و کم‌نیاز به تعمیرات
مناسب برای نصب روی سقف‌های شیبدار، زمین و دیوار

۲. سازه قابل تنظیم (Adjustable Mounting Structure)

امکان تغییر زاویه پنل در فصول مختلف سال
بازدهی بالاتر نسبت به نمونه‌های ثابت
گزینه‌ای ایده‌آل برای مناطق با تغییرات شدید زاویه تابش

۳. سازه ردیاب خورشیدی (Solar Tracking Structure)

مجهز به سیستم دنبال‌کننده خودکار مسیر خورشید
افزایش راندمان انرژی تا ۳۰ درصد نسبت به مدل ثابت
هزینه بالاتر و نیاز به نگهداری تخصصی

۴. سازه سقفی (Roof-Mounted Structure)

طراحی ویژه برای نصب روی سقف‌های شیروانی و مسطح
نیازمند محاسبات دقیق جهت جلوگیری از آسیب به سازه ساختمان

۵. سازه زمینی (Ground-Mounted Structure)

مناسب برای نیروگاه‌های خورشیدی در مقیاس بزرگ
نیاز به اجرای فونداسیون بتنی یا مهارهای مکانیکی

اصول طراحی استراکچر پنل خورشیدی

طراحی این سازه‌ها باید مطابق با استانداردهای جهانی (IEC 61215, UL 2703) و با در نظر گرفتن عوامل زیر انجام شود:

۱. زاویه و جهت استقرار

زاویه بهینه: بین ۲۰ تا ۳۵ درجه (بسته به موقعیت جغرافیایی)
جهت‌گیری: رو به جنوب در نیمکره شمالی برای جذب حداکثری تابش

۲. تحمل بارهای وارده

مقاومت در برابر بادهای با سرعت ۱۲۰ کیلومتر بر ساعت
تحمل بار برف و یخ مطابق با شرایط اقلیمی

۳. جنس و متریال سازه

آلومینیوم: سبک‌وزن و مقاوم در برابر خوردگی
گالوانیزه گرم: ضد زنگ، مقرون‌به‌صرفه با دوام بالا
استیل ضدزنگ: مناسب برای مناطق مرطوب و نزدیک به دریا

۴. ابعاد و چیدمان

تناسب با ابعاد پنل‌ها (معمولاً ۱×۲ متر برای هر واحد)
رعایت فاصله بین ردیف‌ها برای جلوگیری از سایه‌اندازی

فرآیند نصب استراکچر خورشیدی

۱. بررسی محل نصب (سقف، زمین یا دیوار)
۲. تهیه نقشه فنی و محاسبات سازه‌ای
۳. اجرای فونداسیون (در صورت نیاز)
۴. مونتاژ سازه و نصب پنل‌ها
۵. اتصال به اینورتر و راه‌اندازی سیستم

قیمت‌گذاری و خرید سازه پنل خورشیدی

هزینه استراکچر خورشیدی به عوامل زیر بستگی دارد:

جنس و نوع سازه (ثابت، متحرک یا ردیاب)
تعداد و ابعاد پنل‌ها
هزینه نصب و حمل و نقل

برای خرید مناسب، به گواهی استاندارد، گارانتی و خدمات پس از فروش توجه کنید.

جمع‌بندی

استراکچر پنل خورشیدی یکی از اجزای اساسی در سیستم‌های فتوولتائیک است که انتخاب صحیح آن تأثیر مستقیمی بر بازدهی و عمر مفید پنل‌ها دارد. با توجه به شرایط محیطی، بودجه و نیازهای پروژه، می‌توان از میان انواع سازه‌های ثابت، متحرک و ردیاب، بهترین گزینه را انتخاب نمود.

در صورت نیاز به مشاوره تخصصی یا سفارش ساخت استراکچر، کارشناسان ما آماده ارائه راهکارهای مهندسی هستند.
