براکت دیواری متغیر

Wall Bracket, Variable

کد محصول : WBV A

توضیحات

براکت دیواری متغیر(قابل تنظیم) ، نوع سبک وزن، برای اتصال به دیوارهای شیب دار یا آویزان، سازه ها یا ریل ها ، زاویه قابل تنظیم تا 60 درجه.
طول براکت قابل استفاده به زاویه تنظیم بستگی دارد.
پوشش سطح یا متریال : گالوانیزه فابریک (پیش گالوانیزه) – گالوانیزه عمقی داغ
برند : آرسینی



Variable wall bracket, lightweight version, for fastening to sloping or vaulted walls, structures or anchor rails, adjustment angle to 60°.
Usable bracket length dependent on adjustment angle.
Surface finish or Material : Pre galvanized or Hot-dip galvanized
Brand : ARSINI



دسته: , , ,

توضیحات

Type
Material
Thickness
mm
F in KN

KN
Weight
Kg/100 pcs
Item No.
WBV A 11 PG 2 & 4 0.75 10754
WBV A 16 PG 2 & 4 0.65 10756
WBV A 21 PG 2 & 4 0.55 10758
WBV A 31 PG 2 & 4 0.4 10760
WBV A 41 PG 2 & 4 0.25 10762
WBV A 11 HDG 2 & 4 0.75 10764
WBV A 16 HDG 2 & 4 0.65 10766
WBV A 21 HDG 2 & 4 0.55 10768
WBV A 31 HDG 2 & 4 0.4 10770
WBV A 41 HDG 2 & 4 0.25 10772

Hot-dip galvanized  HDG

 PG    Pre-galvanized

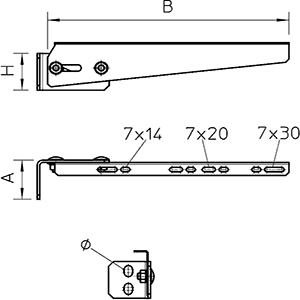

Dimensions
Type
Dimension
B
mm
Dimension
A
mm
Dimension
H
mm
Hole
∅
mm
WBV A 11 170 64 60 13
WBV A 16 220 64 60 13
WBV A 21 270 64 60 13
WBV A 31 370 64 60 13
WBV A 41 470 64 60 13
