براکت دیواری و U ساپورت

Wall and U support Bracket

کد محصول : WUB D

توضیحات

براکت دیواری و براکت U ساپورت ، جهت کار سبک به همراه هد پلیت (سر صفحه) جوشی.
هنگام نصب براکت تا طول 400 میلیمتر به نگهدارنده (ساپورت) U شکل ، از پیچ اتاقی (گردن مربع) یا پیچ شش ضلعی استفاده شود.
برای نصب براکت 500 میلیمتر یا بیشتر ، براکت باید توسط قطعه پرکننده فاصله به همراه پیچ شش ضلعی به دو بال یا همان دو محور U ساپورت مهار شود.
پوشش سطح یا متریال : الکترو گالوانیزه – گالوانیزه عمقی داغ
برند : آرسینی



Light-duty wall and support bracket with welded head plate.
When mounting the bracket on U supports up to a width of 400 mm, a truss-head screw or a hexagonal bolt is used, depending on the profile, to fasten the support bracket.
For bracket widths of 500 mm or more, the bracket is fastened through both struts of the U support using hexagonal bolts. Appropriate spacers are to be used, depending on the profile.
Surface finish or Material : Electro galvanized or Hot-dip galvanized
Brand : ARSINI
دسته: , , ,

توضیحات

Type
Material
Thickness
mm
F in KN

KN
Weight
Kg/100 pcs
Item No.
WUB D 10 EG 1.5 & 5 1.5 10726
WUB D 15 EG 1.5 & 5 1.4 10728
WUB D 20 EG
 1.5 & 5 1.2 10730
WUB D 30 EG
 2 & 5 1.1 10732
WUB D 40 EG
 2 & 5 1 10734
WUB D 50 EG
 2 & 5 0.85 10736
WUB D 60 EG
 2 & 5 0.65 10738
WUB D 10 HDG 1.5 & 5 1.5 10740
WUB D 15 HDG 1.5 & 5 1.4 10742
WUB D 20 HDG 1.5 & 5 1.2 10744
WUB D 30 HDG 2 & 5 1.1 10746
WUB D 40 HDG 2 & 5 1 10748
WUB D 50 HDG 2 & 5 0.85 10750
WUB D 60 HDG 2 & 5 0.65 10752

Hot-dip galvanized  HDG

 EG   Electro galvanized

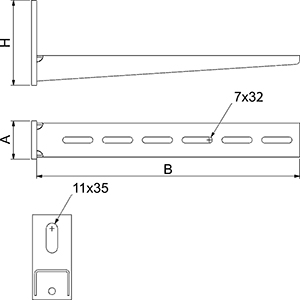

Dimensions
Type
Dimension
B
mm
Dimension
A
mm
Dimension
H
mm
WUB D 10
 100 48 100
WUB D 15
 150 48 100
WUB D 20
 200 48 100
WUB D 30
 300 48 100
WUB D 40
 400 48 100
WUB D 50 500 48 100
WUB D 60 600 48 100
