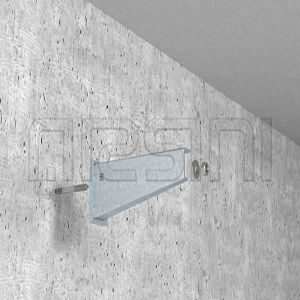

براکت دیواری و U ساپورت

Wall and U support Bracket

کد محصول : WUB F

توضیحات

براکت دیواری و براکت U ساپورت به همراه هد پلیت (سر صفحه) جوشی ، تحمل بار سنگین.
هنگام نصب براکت تا طول 400 میلیمتر به نگهدارنده (ساپورت) U شکل ، از پیچ اتاقی (گردن مربع) یا پیچ شش ضلعی استفاده شود.
برای نصب براکت 500 میلیمتر یا بیشتر ، براکت باید توسط قطعه پرکننده فاصله به همراه پیچ شش ضلعی به دو بال یا همان دو محور U ساپورت مهار شود.
پوشش سطح یا متریال : گالوانیزه عمقی داغ – استنلس استیل
برند : آرسینی



Heavy-duty wall and support bracket with welded head plate.
When mounting the bracket on U supports up to a width of 400 mm, a truss-head screw or a hexagonal bolt is used, depending on the profile, to fasten the support bracket.
For bracket widths of 500 mm or more, the bracket is fastened through both struts of the U support using hexagonal bolts. Appropriate spacers are to be used, depending on the profile.
Surface finish or Material : Hot-dip galvanized or Stainless steel
Brand : ARSINI
دسته: , , ,

توضیحات

Type
Material
Thickness
mm
F in KN

KN
Weight
Kg/100 pcs
Item No.
WUB F 21 HDG 3 & 8 5.5 10818
WUB F 31 HDG 3 & 8 5.5 10820
WUB F 41 HDG 3 & 8 5.5 10822
WUB F 51 HDG 3 & 8 5.5 10824
WUB F 61 HDG 3 & 8 5.5 10826
WUB F 71 HDG 3 & 8 5.5 10828
WUB F 81 HDG 3 & 8 5.5 10830
WUB F 91 HDG 3 & 8 5.5 10832
WUB F 101 HDG 3 & 8 5.5 10834
WUB F 21 SS 3 & 8 5.5 10836
WUB F 31 SS 3 & 8 5.5 10838
WUB F 41 SS 3 & 8 5.5 10840
WUB F 51 SS 3 & 8 5.5 10842
WUB F 61 SS 3 & 8 5.5 10844
WUB F 71 SS 3 & 8 5.5 10846

Hot-dip galvanized  HDG

 SS    Stainless steel

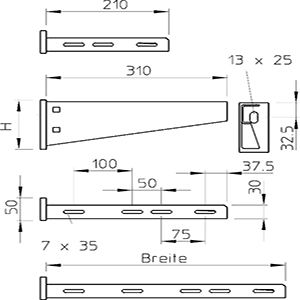

Dimensions
Type
Dimension
B
mm
Dimension
A
mm
Dimension
H
mm
WUB F 21
 210 50 100
WUB F 31
 310 50 100
WUB F 41
 410 50 100
WUB F 51
 510 50 145
WUB F 61
 610 50 145
WUB F 71 710 50 195
WUB F 81 810 50 195
WUB F 91 910 50 195
WUB F 101 1010 50 195

بارگذاری (Loading)

نمودار بارگذاری براکت ، مدل WUB F
Load diagram, bracket, type WUB F

1 Bending of the bracket tip at permitted bracket load
2 Permitted bracket load in kN without man load

 Load curve with bracket lengths in mm

 مقادیر تحمل بار براکت WUB F با پیچ مهار مخصوص – نصب بر روی دیوار
Characteristic anchor bolt load values for bracket WUB F – Wall fastening



Max. load F (KN)
810 710 610 510 410 310 210 Bracket width (mm)
Anchor bolt type
1.7 1.75 1.8 1.9  2 2.1 2.2 WAB 10/90
2.8 3  3 3.25 3.5 3.5 3.8 WAB 12/110

Max. total load F = cable weight + cable tray + bracket. The load capacity values increase considerably when used in uncracked concrete. The values given are based on concrete of strength class C20/25. Observe the installation conditions of the DIBt approval (anchors)
