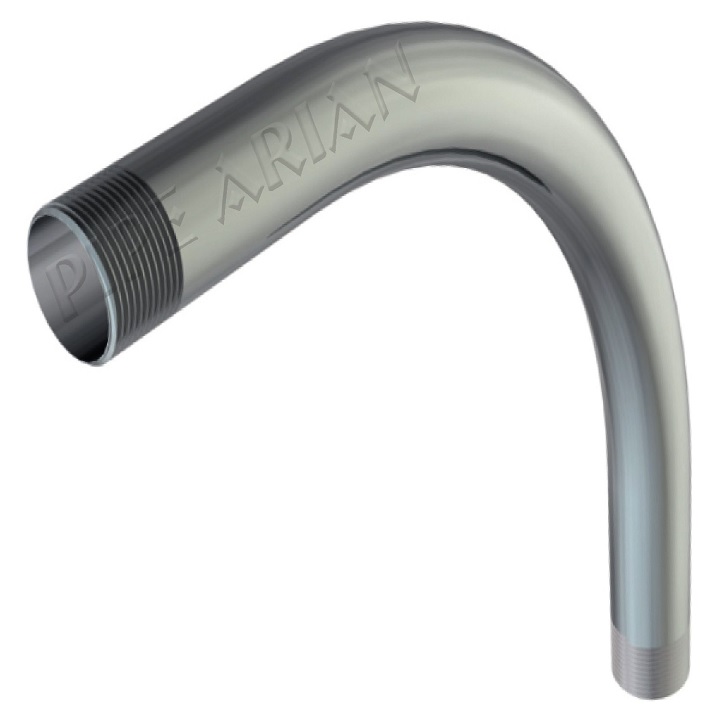

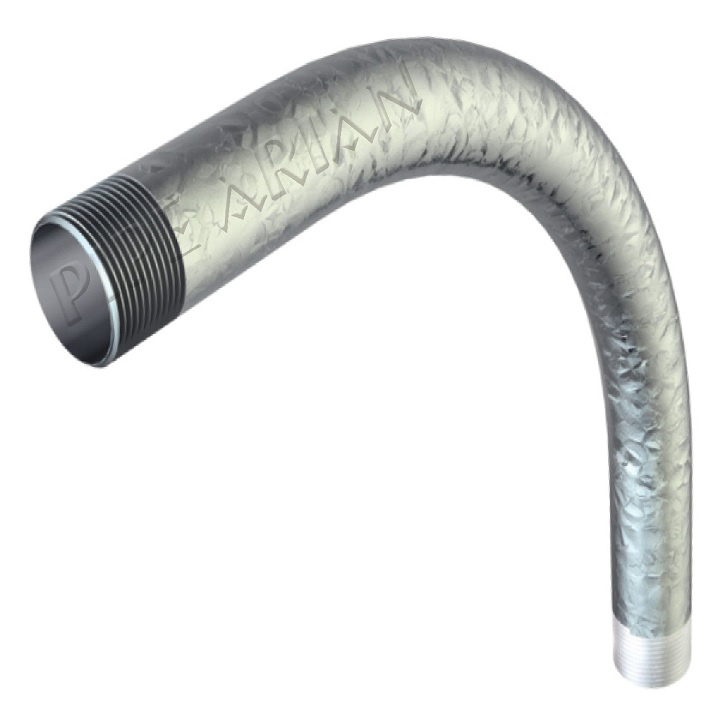

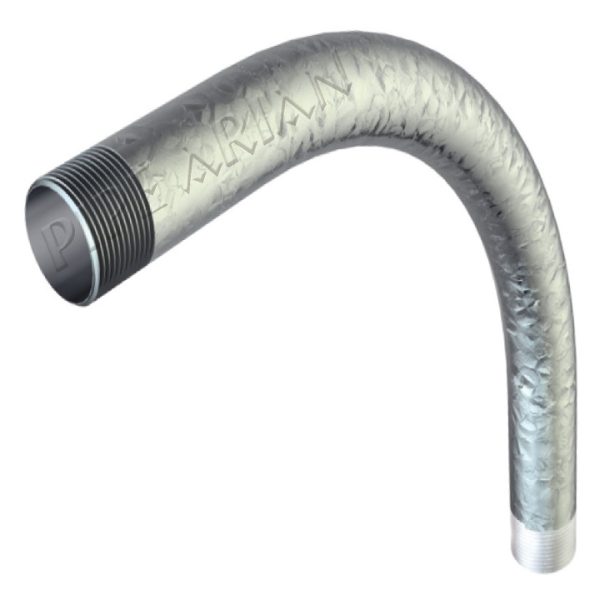

زانویی دور دار

Conduit Bend 90°

کد محصول : PA4

توضیحات

زانویی دور دار برای لوله فولادی برق
پوشش سطح یا متریال : گالوانیزه گرم – گالوانیزه سرد – مشکی

برند : پایپ آرین

Conduit bend 90 degree for electrical steel conduit.
Surface finish or Material : Hot-dip galvanized – Cold galvanized – Black color.
Brand : PIPE ARIAN
دسته: ,

توضیحات

مشخصات فنی محصول (PG)
سایز (PG) ضخامت (T) به میلی متر قطر خارجی (OD) به میلی متر
11 1 18
13.5 1 20
16 1 22
21 1.25 28
29 1.5 37
36 1.5 47
48 2 60



مشخصات فنی محصول (NPT-BSPT)
سایز (Inch) ضخامت (T) به میلی متر قطر خارجی (OD) به میلی متر
1/2 2 21.34
3/4 2 – 2.5 26.67
1 2 – 2.5 33.40
1/4 1 2 – 2.5 42.16
1/2 1 2 – 2.5 48.26
2 2 – 2.5 60.33
1/2 2 2.5 73.03
3  3 – 4 88.90
4 3 – 4 114.3
5 5 141.3



مشخصات فنی محصول (Iso Metric)
سایز (Milimeter) ضخامت (T) به میلی متر قطر خارجی (OD) به میلی متر
20 1.2 – 1.5 20
25 1.2 – 1.5 25
32 1.2 – 1.5 32
40 1.2 – 1.5 40
50 1.5 – 2 50
63 1.5 – 2 63
75 2 – 2.5 75
90  2.5 – 3 90
100 3 – 4 100
