سینی کابل A (سنگین) 6 خم – ارتفاع 40 میلیمتر

Heavy duty Cable Tray (Type A) – 6 Bend – Height 40 mm

کد محصول : HTA6-4

توضیحات

سینی کابل فول پانچ (تیپ A) 6 خم ارتفاع 40 میلیمتر مناسب بارگذاری سنگین جهت هدایت و حفاظت سیم و کابل در مسیر های مشخص.
متریال : استیل (فولاد) – استنلس استیل
پوشش سطح : گالوانیزه فابریک (پیش گالوانیزه) – گالوانیزه گرم (عمقی داغ) – رنگ الکترو استاتیک
برند : آرسینی
Cable tray type A full punch 6 bends, height 40 mm, suitable for heavy loading to guide and protect wires and cables in specific directions.
Material: Steel – Stainless steel
Surface finish: Pre galvanized (PG) – Hot dip-galvanized (HDG) – Electrostatic paint (EP)
Brand : ARSINI
دسته: , ,

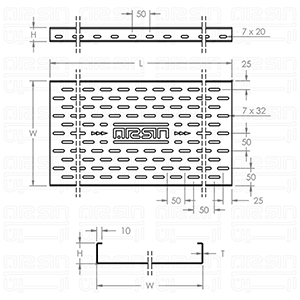

توضیحات

Type
Dimension
W x H
mm
Length
mm
Material
Thickness
mm
Weight
Kg/100 m
Item No.
HTA6-1042-PG 100 x 40 2000 1.5
HTA6-1542-PG 150 x 40 2000 1.5
HTA6-2042-PG 200 x 40 2000 1.5
HTA6-3042-PG 300 x 40 2000 1.5
HTA6-4042-PG 400 x 40 2000 1.5
HTA6-5042-PG 500 x 40 2000 1.5
HTA6-6042-PG 600 x 40 2000 1.5
HTA6-1043-PG 100 x 40 3000 1.5
HTA6-1543-PG 150 x 40 3000 1.5
HTA6-2043-PG 200 x 40 3000 1.5
HTA6-3043-PG 300 x 40 3000 1.5
HTA6-4043-PG 400 x 40 3000 1.5
HTA6-5043-PG 500 x 40 3000 1.5
HTA6-6043-PG 600 x 40 3000 1.5
HTA6-1042-SS 100 x 40 2000 1.5
HTA6-1542-SS 150 x 40 2000 1.5
HTA6-2042-SS 200 x 40 2000 1.5
HTA6-3042-SS 300 x 40 2000 1.5
HTA6-4042-SS 400 x 40 2000 1.5
HTA6-5042-SS 500 x 40 2000 1.5
HTA6-6042-SS 600 x 40 2000 1.5
HTA6-1043-SS 100 x 40 3000 1.5
HTA6-1543-SS 150 x 40 3000 1.5
HTA6-2043-SS 200 x 40 3000 1.5
HTA6-3043-SS 300 x 40 3000 1.5
HTA6-4043-SS 400 x 40 3000 1.5
HTA6-5043-SS 500 x 40 3000 1.5
HTA6-6043-SS 600 x 40 3000 1.5
HTA6-1042-HDG 100 x 40 2000 1.5
HTA6-1542-HDG 150 x 40 2000 1.5
HTA6-2042-HDG 200 x 40 2000 1.5
HTA6-3042-HDG 300 x 40 2000 1.5
HTA6-4042-HDG 400 x 40 2000 1.5
HTA6-5042-HDG 500 x 40 2000 1.5
HTA6-6042-HDG 600 x 40 2000 1.5
HTA6-1043-HDG 100 x 40 3000 1.5
HTA6-1543-HDG 150 x 40 3000 1.5
HTA6-2043-HDG 200 x 40 3000 1.5
HTA6-3043-HDG 300 x 40 3000 1.5
HTA6-4043-HDG 400 x 40 3000 1.5
HTA6-5043-HDG 500 x 40 3000 1.5
HTA6-6043-HDG 600 x 40 3000 1.5

  PG    Pre-galvanized

  SS    Stainless steel

Hot-dip galvanized  HDG

(Appr . load) حداکثر بارگذاری مجاز
Support spacing 1.0 m    →   1,60 kN/m

Support spacing 1.5 m    →   1.00 kN/m

Support spacing 2.0 m    →   0.80 kN/m
Support spacing 2.5 m    →   0.80 kN/m
Support spacing 3.0 m    →   0.70 kN/m

(Load diagram) نمودار بارگذاری

نمودار بارگذاری سینی کابل ،  مدل HTA6-4
                  Load diagram cable tray , type HTA6-4
1 Permitted cable tray/ladder load in kN/m without man load
2 Support width in m
3 Rail bend in mm at permitted kN/m
4 Load scheme during testing
Load curve with cable tray/ladder width in mm
 Strut bend curve according to support width
