نگهدارنده US 3 با صفحه

U Support with welded head plate

کد محصول : US 3 P

توضیحات

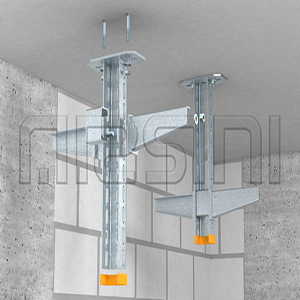

نگهدارنده آویزی (مقطع U شکل) در ابعاد 30 × 50 میلیمتر با سوراخ کاری ویژه سه طرفه و با صفحه جوشکاری شده.
برای اتصال به سقف های افقی بتن و اتصالات فولادی. جهت نصب براکت تا عرض 400 میلیمتر یا بیشتر، به عنوان یک نگهدارنده آویزی جهت نصب براکت  به صورت یک طرفه یا دو طرفه ، اگر براکت در انتهای نگهدارنده آویزی نصب شده باشد، ما توصیه می کنیم از پر کننده فاصله نوع SUS 3 استفاده شود.
پوشش سطح یا متریال : گالوانیزه فابریک ( پیش گالوانیزه) – گالوانیزه عمقی داغ – استنلس استیل
برند : آرسینی

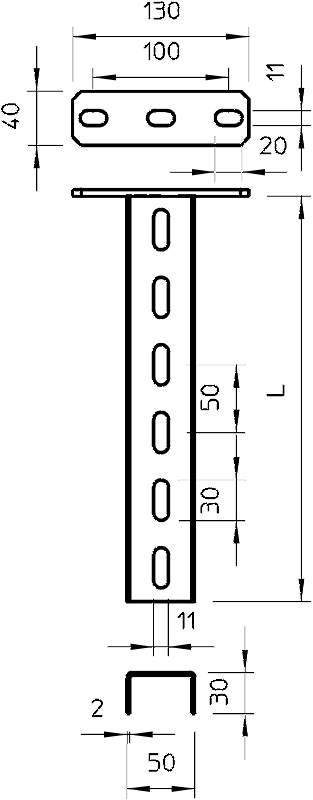

Suspended support (U profile) of dimensions 50 x 30 mm with three-sided special perforation and with welded head plate.

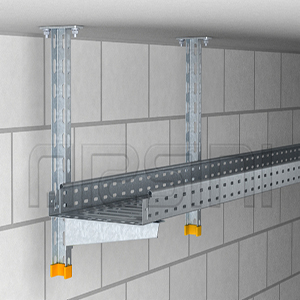

For fastening to horizontal concrete ceilings and steel girders. For bracket widths of 400 mm or more, as a suspended support for one or two-sided bracket mounting if the bracket is mounted at the end of a suspended support, we recommend the use of the spacer, type SUS 3
Surface finish or Material: Hot-dip galvanized or Pre-galvanized or Stainless steel
Brand : ARSINI
دسته: , ,

توضیحات

Type
Length
mm
Material
Thickness
mm
Tensile
Load

KN
Weight
Kg/100 pcs
Item No.
US 3 P 20 PG 200 2 & 5 5 10238
US 3 P 30 PG 300 2 & 5 5 10240
US 3 P 40 PG 400 2 & 5 5 10242
US 3 P 50 PG 500 2 & 5 5 10244
US 3 P 60 PG 600 2 & 5 5 10246
US 3 P 70 PG 700 2 & 5 5 10248
US 3 P 80 PG 800 2 & 5 5 10250
US 3 P 90 PG 900 2 & 5 5 10252
US 3 P 100 PG 1000 2 & 5 5 10254
US 3 P 120 PG 1200 2 & 5 5 10256
US 3 P 20 HDG 200 2 & 5 5 10258
US 3 P 30 HDG 300 2 & 5 5 10260
US 3 P 40 HDG 400 2 & 5 5 10262
US 3 P 50 HDG 500 2 & 5 5 10264
US 3 P 60 HDG 600 2 & 5 5 10266
US 3 P 70 HDG 700 2 & 5 5 10268
US 3 P 80 HDG 800 2 & 5 5 10270
US 3 P 90 HDG 900 2 & 5 5 10272
US 3 P 100 HDG 1000 2 & 5 5 10274
US 3 P 120 HDG 1200 2 & 5 5 10276
US 3 P 20 SS 200 2 & 5 5 10278
US 3 P 30 SS 300 2 & 5 5 10280
US 3 P 40 SS 400 2 & 5 5 10282
US 3 P 50 SS 500 2 & 5 5 10284
US 3 P 60 SS 600 2 & 5 5 10286
US 3 P 70 SS 700 2 & 5 5 10288
US 3 P 80 SS 800 2 & 5 5 10290
US 3 P 90 SS 900 2 & 5 5 10292
US 3 P 100 SS 1000 2 & 5 5 10294
US 3 P 120 SS 1200 2 & 5 5 10296

Hot-dip galvanized  HDG

  PG    Pre-galvanized

  SS    Stainless steel

بارگذاری (Loading)

نمودار بارگذاری نگهدارنده U ، مدل US 3 P
Loading diagram, U support, type US 3 P
1 Bending of the end of the suspended support at permitted bracket load
2 Permitted bracket load in kN without man load
3 Bracket length in mm

 Load curves with support lengths in mm

 مقادیر تحمل بار نگهدارنده آویزی US 3 P با پیچ مهار مخصوص – بار یک طرفه
Characteristic anchor bolt load values for US 3 P suspended support – Single-sided load
Max. load F (KN)
410 310 210 110 Bracket width (mm)
Anchor bolt type
0.9 1.15  1.5 2 WAB 8/75
 1.75  2  2.7 3.5 WAB 10/90
 مقادیر تحمل بار نگهدارنده آویزی US 3 P با پیچ مهار مخصوص – بار دو طرفه
Characteristic anchor bolt load values for US 3 P suspended support – Double-sided load
Max. load F (KN)
410 310 210 110 Bracket width (mm)
Anchor bolt type
2.5 2.8  3.25 3.75 WAB 8/75
 4.5  5  5.3 5.5 WAB 10/90











Max. total load F = cable weight + cable tray + bracket + support. The tabular values for double-sided loads take the available axis spacing ai = 10 cm into account. The load capacity values increase considerably when used in uncracked concrete. The values given are based on concrete of strength class C20/25. Observe the installation conditions of the anchors.
